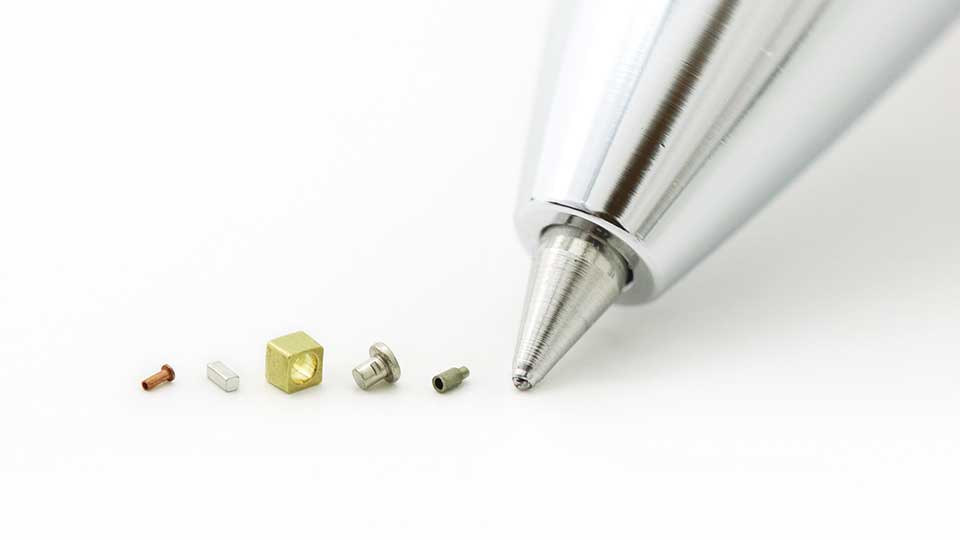

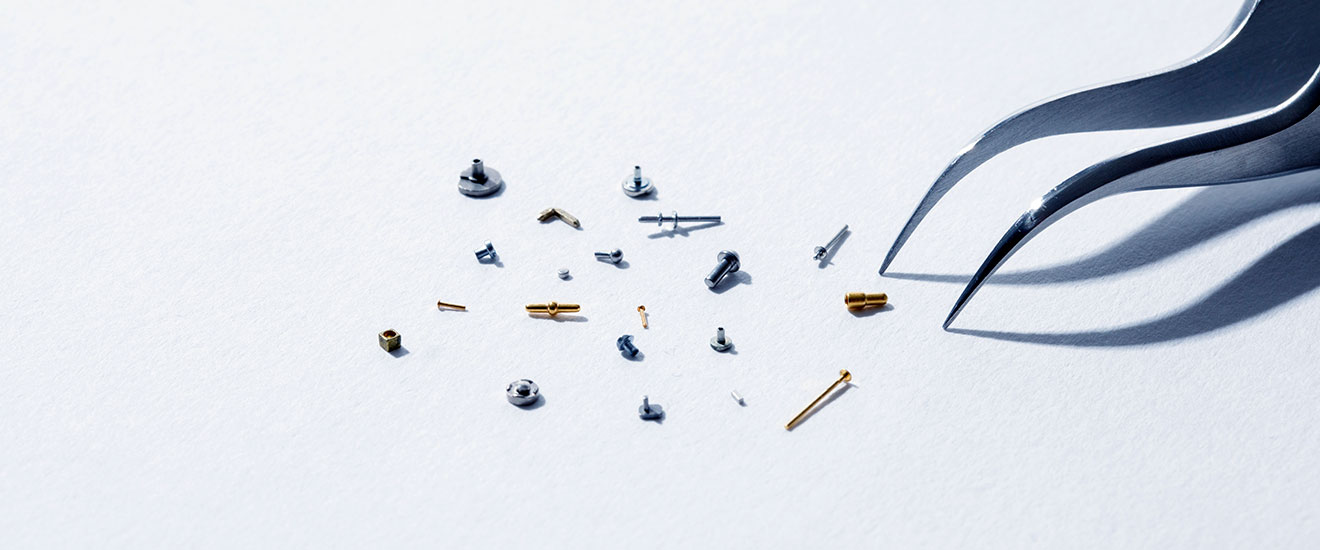

精密金型の製造技術による「特殊形状の微小精密加工」

これまでに、精密エレクトロニクスパーツの分野で培ってきた金型製造技術による「微小精密加工」を得意としています。軸径１mm以下の特殊加工のニーズや、微小サイズの深絞り加工にも対応しています。

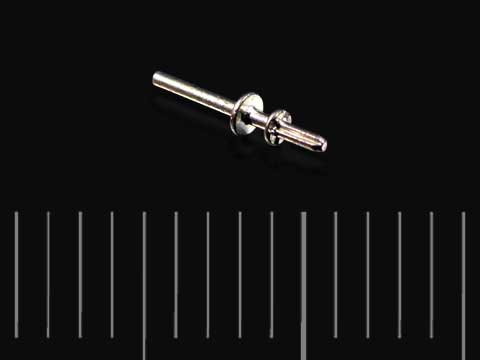

φ0.46軸での両鍔、十字ツブシの同時加工

材質	コバール
表面処理	無光沢スズめっき
特長	φ0.46軸での両鍔加工、十字ツブシ加工の同時加工例

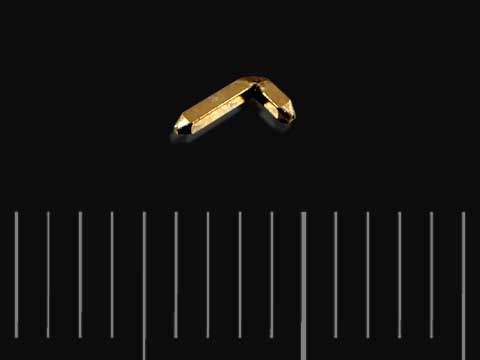

□0.5の微小サイズＬ曲げ加工

材質	BS
表面処理	金めっき
特長	□0.5の微小L曲げ加工。軸先端部には、□0.25への面取り加工。

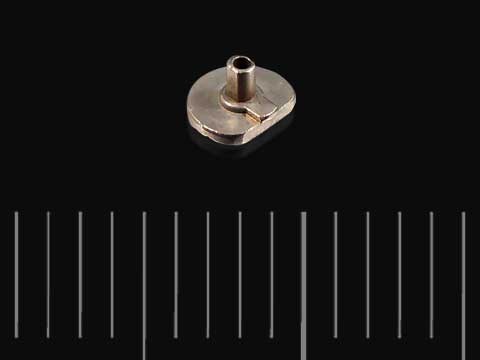

φ0.77段付軸、異形Ｄ型鍔鍛造加工

材質	CU
表面処理	無電解ニッケルめっき
特長	φ0.77段付軸、異形D型鍔鍛造加工例

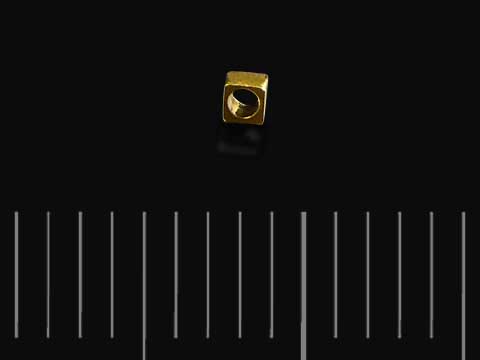

□1.2軸への貫通穴加工

材質	BS
表面処理	生地
特長	□1.2軸への貫通穴加工例

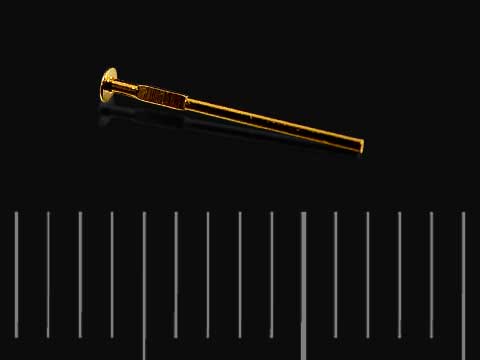

φ0.5以下の極細材でのツブシ加工

材質	BS
表面処理	金めっき
特長	φ0.5以下の極細材でのツブシ加工をおこなった製品

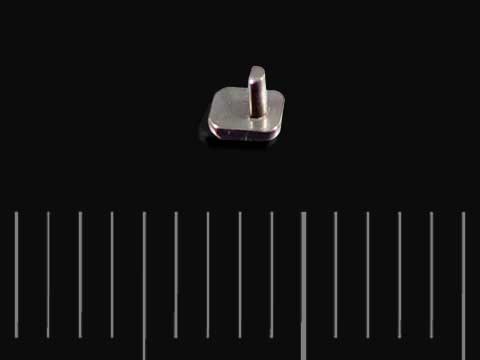

コバール材での角型・偏心加工

材質	コバール
表面処理	生地
特長	コバール材での角型・偏心加工製品

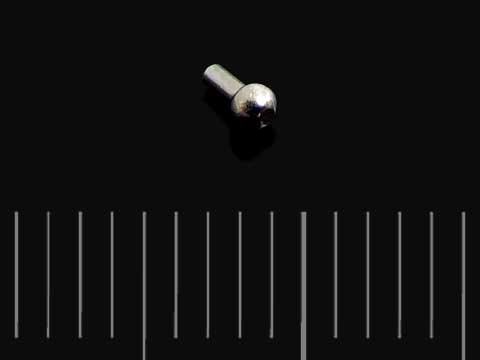

φ0.5軸での頭部 球型加工

材質	SUS
表面処理	脱脂処理ｓ
特長	φ0.5軸での頭部 球型加工製品

φ0.5軸での頭部すり割り加工

材質	NSW
表面処理	生地
特長	φ0.5軸での頭部すり割り加工
