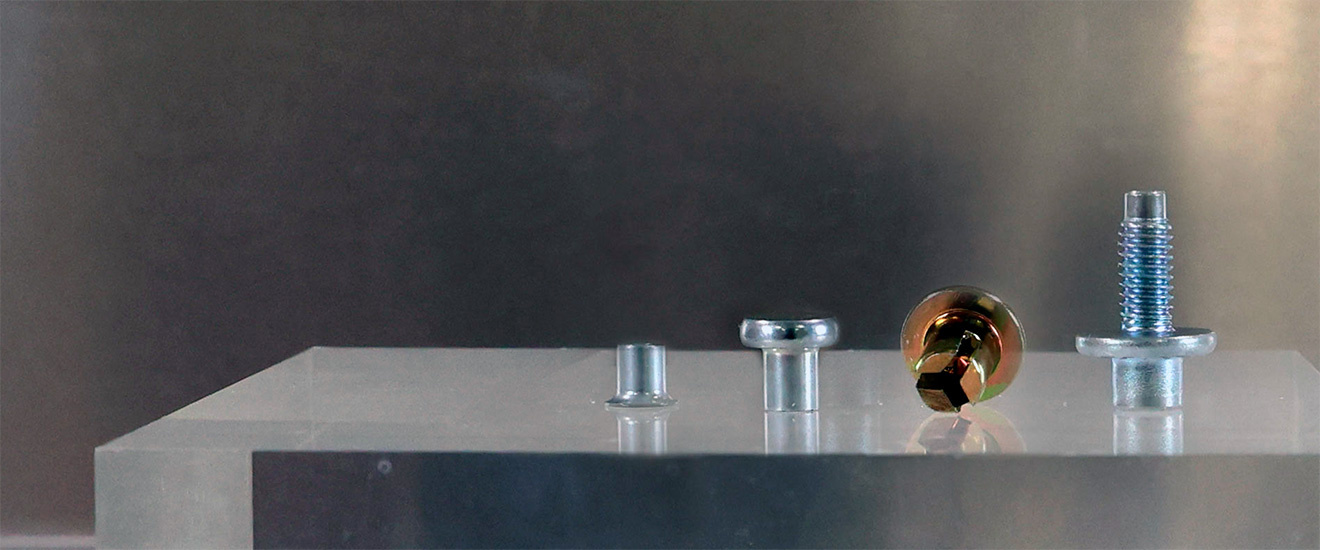

SPR / 打込リベット

SPR / 打込リベットの特長 かしめプロセス（締結動画） SPR / 打込リベットの種類 製品使用事例 他締結工法との強度比較 カタログダウンロード

SPR / 打込リベットの特長

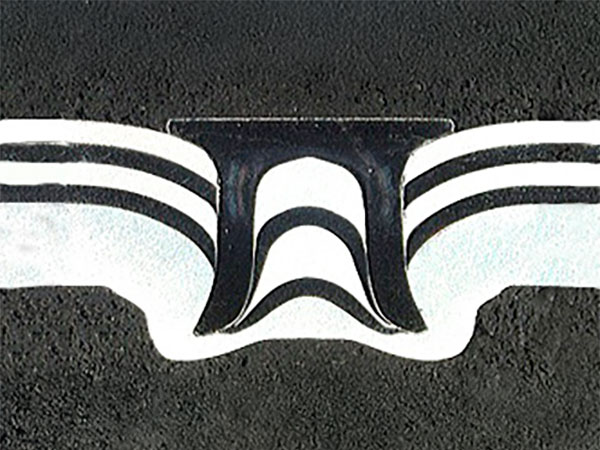

ワークへの下穴加工不要

ワークへの下穴加工不要

SPR（打込リベット）は、ワークを打ち抜きながら締結を行う為、 ワークに下穴加工を行う必要がありません。

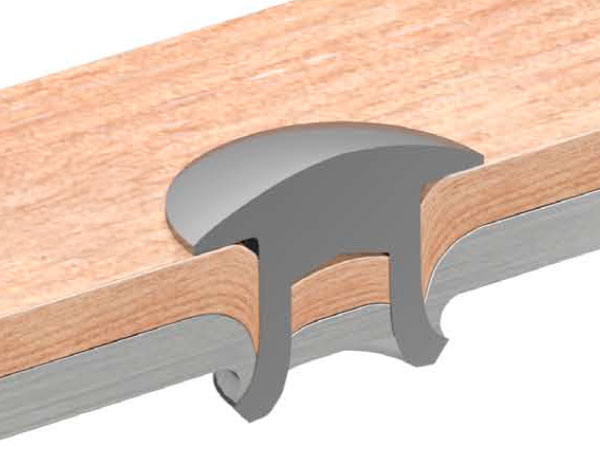

異種材同士でも、確実に締結が可能

異種材同士でも、確実に締結が可能

溶接の相性が悪い異種金属材同士や、木材と金属ワークの組合せでも、 下穴無しで確実に締結することが可能です。

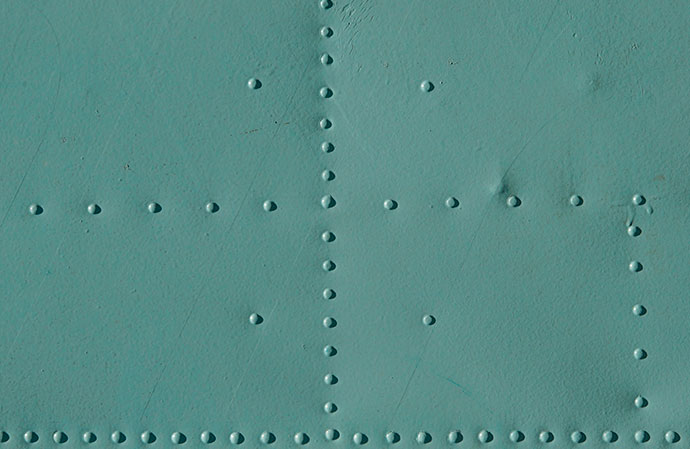

カラー鋼板の締結にも最適

カラー鋼板の締結にも最適

SPR（打込リベット）は、熱を使わずに締結を行う為、 カラー鋼鈑を締結する場合でも、色の塗り直し作業の必要がありません。
作業者に優しいクリーンな締結工法

作業者に優しいクリーンな締結工法

SPR（打込リベット）は、締結作業時に火花や煙を発生させません。 作業者に優しいクリーンな作業環境を実現します。

かしめプロセス（締結動画）

SPR / 打込リベットの種類

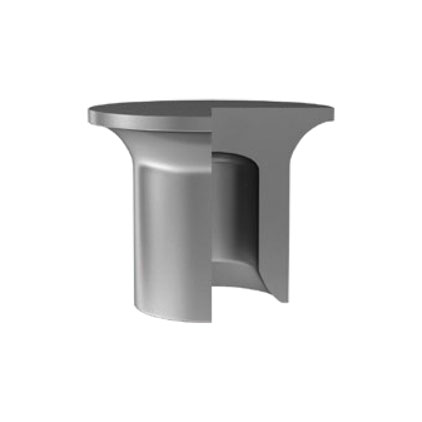

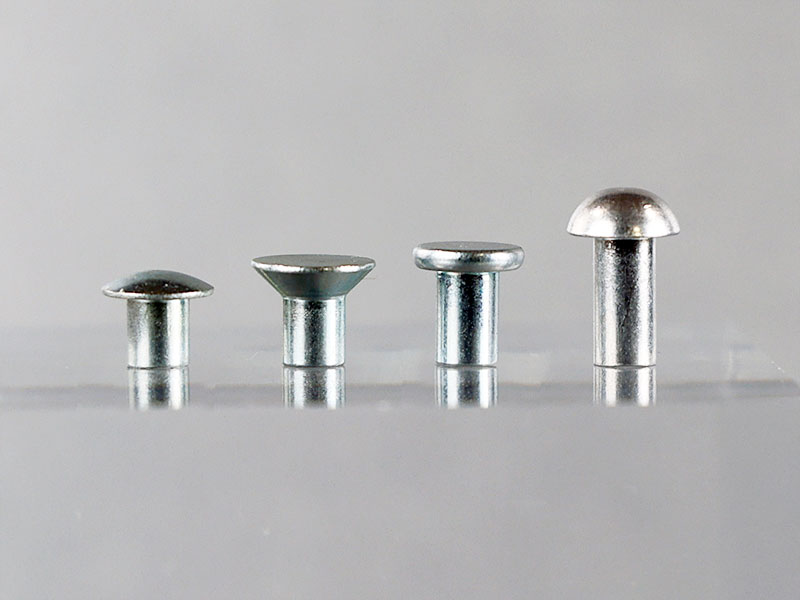

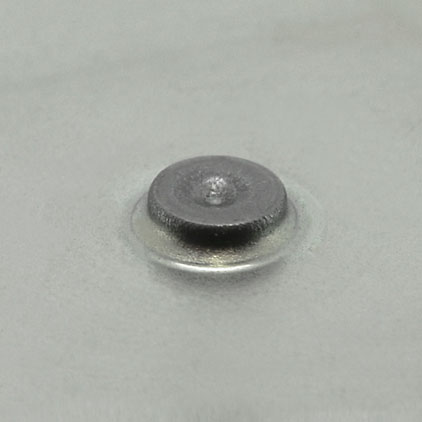

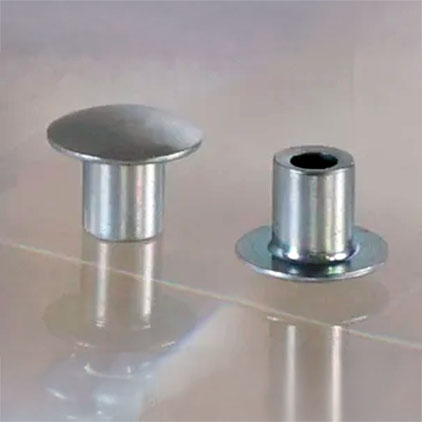

標準品

SPR / 打込リベット
SPR / 打込リベット
SPR / 打込リベット
SPR / 打込リベット
（SPR / 打込リベット締結映像）

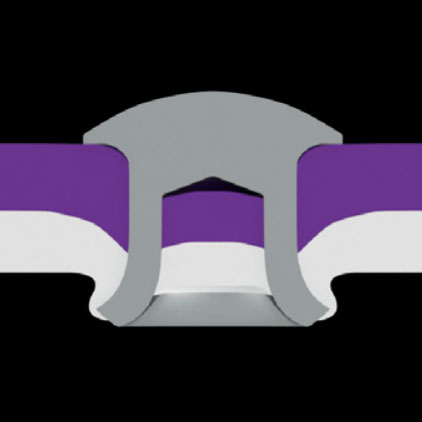

リベット本体でワークを打ち抜きながら締結を行う為、ワークに下穴加工を行う必要がありません。

規格表を見る

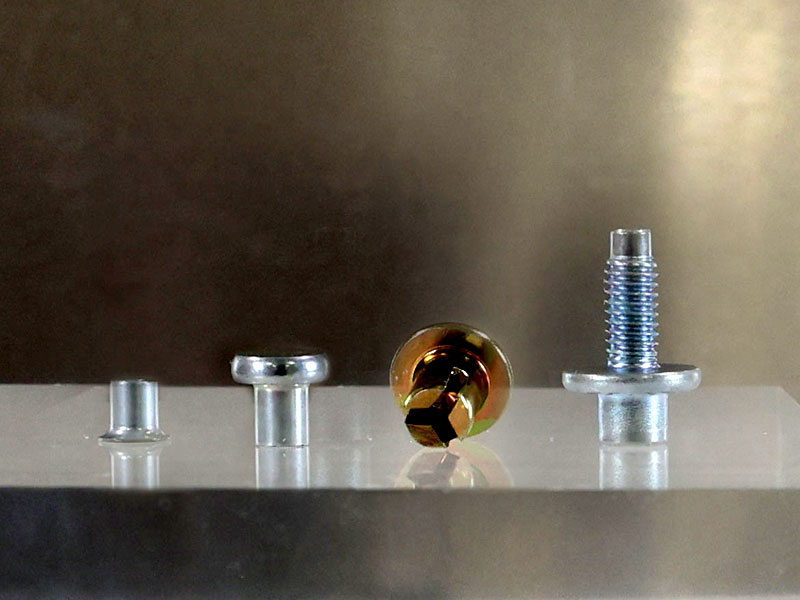

カスタム品（受注生産）

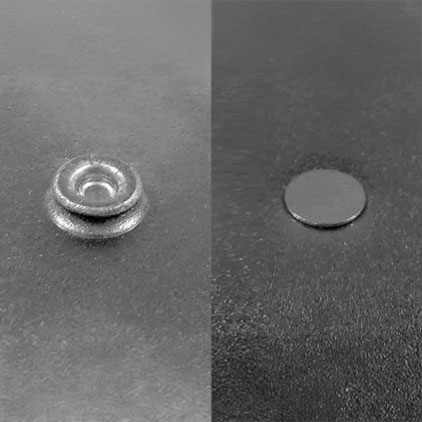

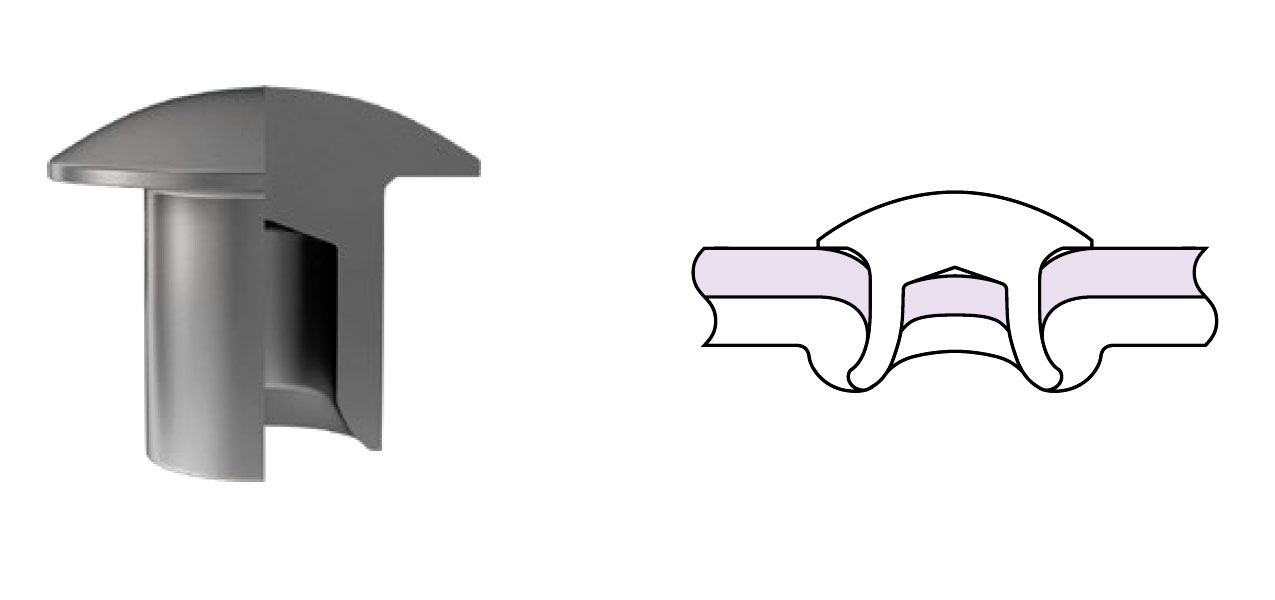

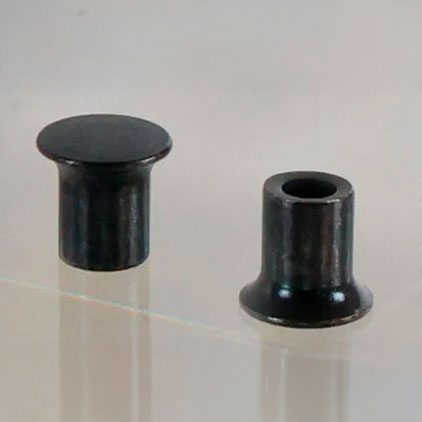

シールド打込かしめ

シールド打込かしめ
シールド打込かしめ
シールド打込かしめ
シールド打込かしめ
（シールド打込かしめ締結映像）

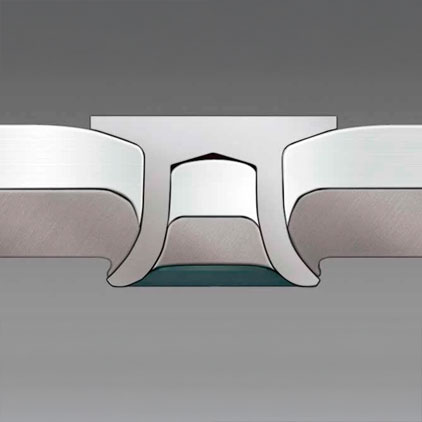

リベットでワークを突き抜かず、密閉性を確保しながら締結を行うことも可能です。

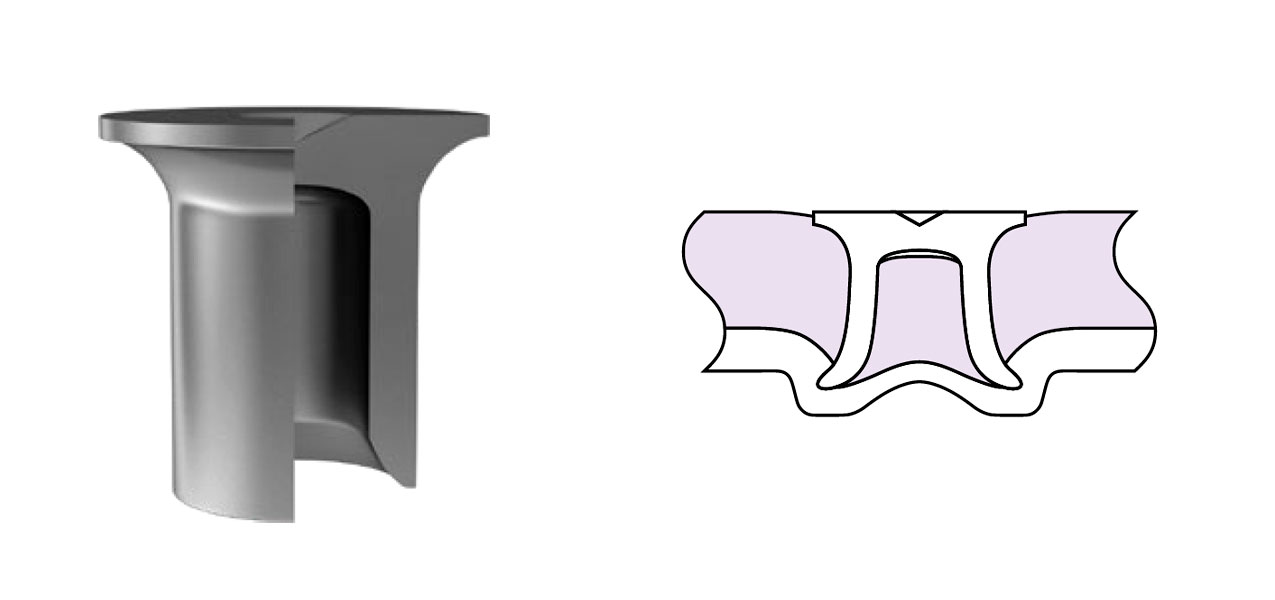

三ツ割打込かしめ (受注生産品)
三ツ割打込かしめ 締結時、リベットによるワークの打抜き屑が発生せず、 ワークの回り止めにも効果を発揮します。

[ 使用例 ]
防音壁、車両、建築構造物
三ツ割打込ボルトかしめ (受注生産品)
三ツ割打込ボルトかしめ ワークへの下穴加工無しでのボルト取付と、 回り止め効果を同時に実現します。

[ 使用例 ]
溶接ボルトからの切り替え、モーター取付けボルト

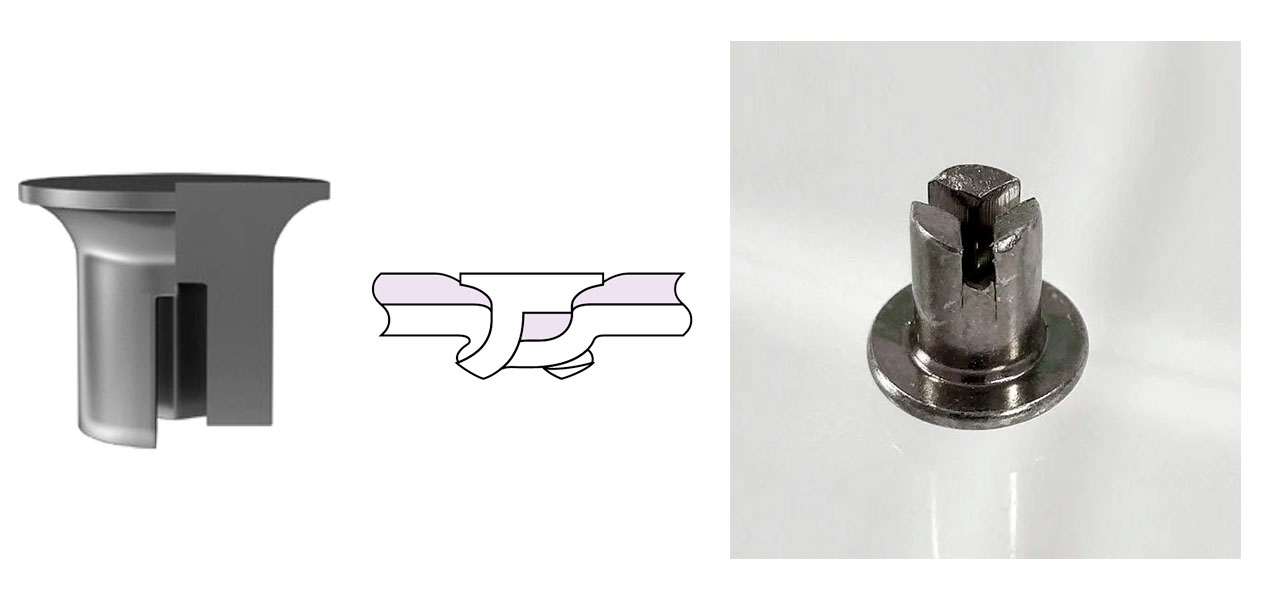

半打込かしめ (受注生産品)
半打込かしめ 板厚が厚い方のワークに予め穴を空けておくことにより、 通常の打込みかしめより、厚い部材の締結が可能です。

[ 使用例 ]
足場材（めっき鋼板/ 穴あきめっき鋼板）、重量シャッター（カラー鋼板/めっき鋼板）

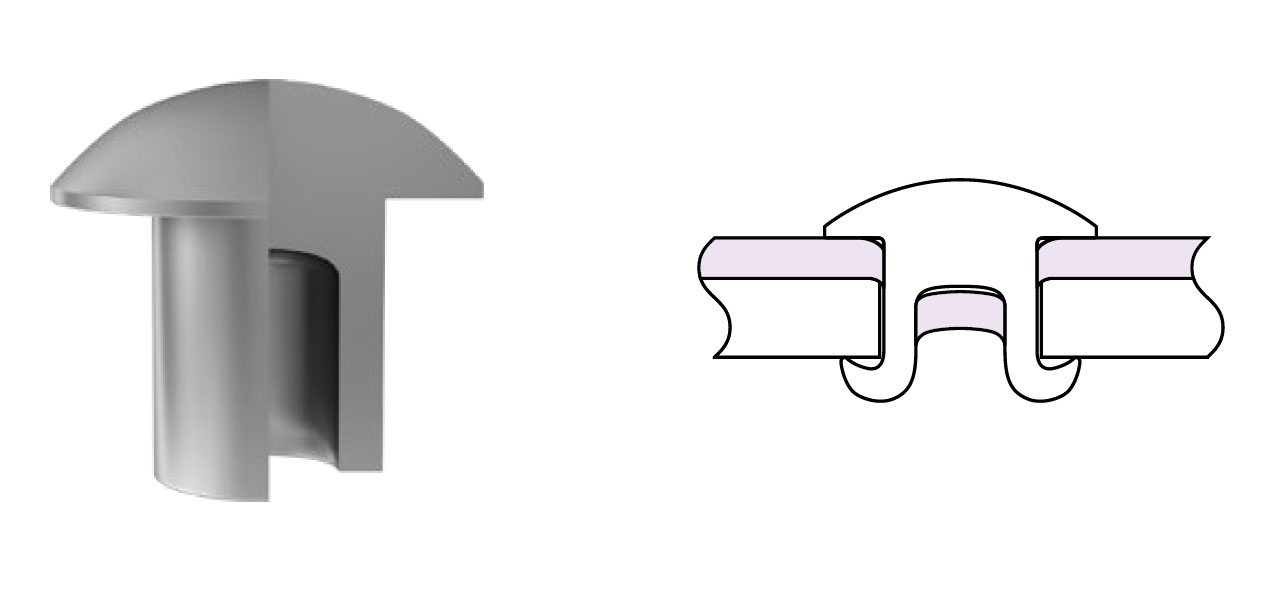

低カール型かしめ (受注生産品)
低カール型かしめ かしめ形状がなだらかで、締結後の干渉性を抑えることが可能です。

[ 使用例 ]
シャッターレール（スライド部）、看板
合板・石膏材かしめ
合板・石膏材かしめ 合板・石膏ボードへのドリル穴あけ等による切り屑が発生せず、 クリーンな作業環境を確保します。

[ 使用例 ]
コンテナ（合板/めっき鋼板）、建築部材

製品使用事例

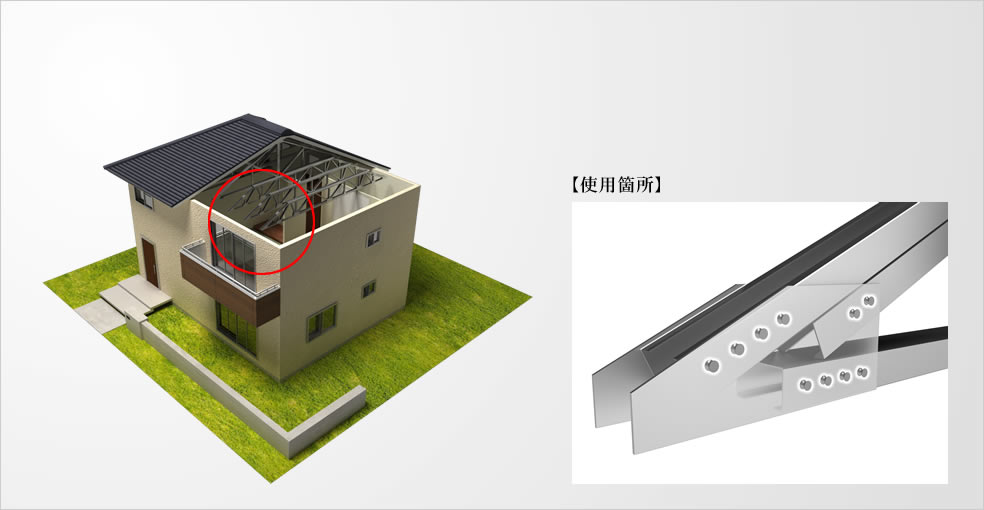

屋根トラス
打込リベット(SPR) 製品使用事例 屋根トラス 長期的な耐久性と強度が求められる屋根トラス部分に、下穴無しでかしめが可能な打込リベットが採用されています。

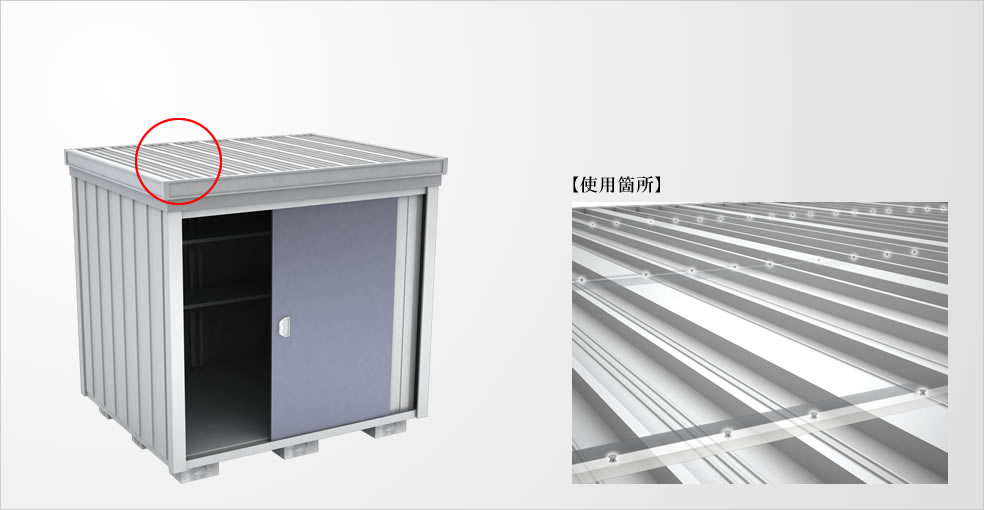

物置
打込リベット(SPR) 製品使用事例 物置 厳しい気象条件下で長期間使用される物置の組立に、打込リベット(SPR)が採用されています。 ワークへの下穴加工が不要な“打込みかしめ”と、締結後のシールド性を同時に実現しています。

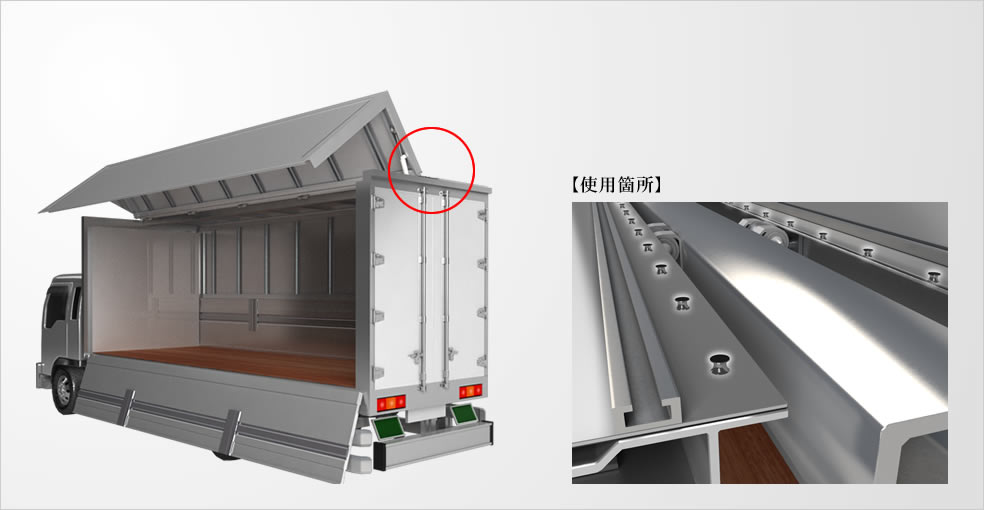

トラック アルミウイング
打込リベット(SPR) 製品使用事例 トラック アルミウイング 大型ワーク(トラックウイング)の組み立てに、強度と耐久性に優れた打込リベット(SPR)が採用されています。

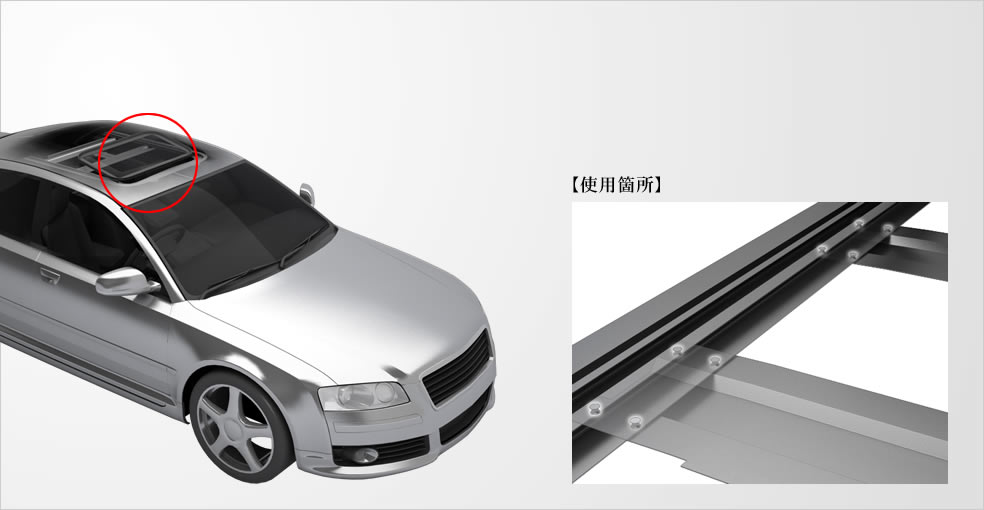

サンルーフ

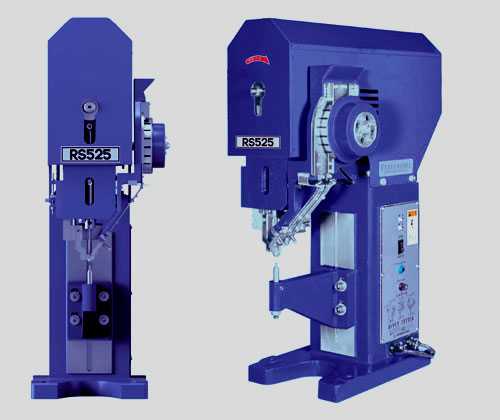

打込リベット(SPR) 製品使用事例 サンルーフ 高い耐久性と強度が要求される自動車用サンルーフの組立に、打込リベット(SPR)が採用されています。 量産時の組立に対応するリベットセッター (リベット自動供給）の設計・制作や、かしめ治具の制作等にも対応しています。

他締結工法との強度比較

他締結工法との強度比較

カタログダウンロード

ファスナーカタログダウンロード

設計ガイドラインを掲載したファスナー総合カタログ

リベット設計を行う上でのポイントや注意事項をまとめた 設計ガイドラインや、様々なリベットのカスタマイズ事例 を多数掲載

ファスナーカタログダウンロード   ※ ダウンロードご希望の方は、簡単なアンケートにお答えください。
