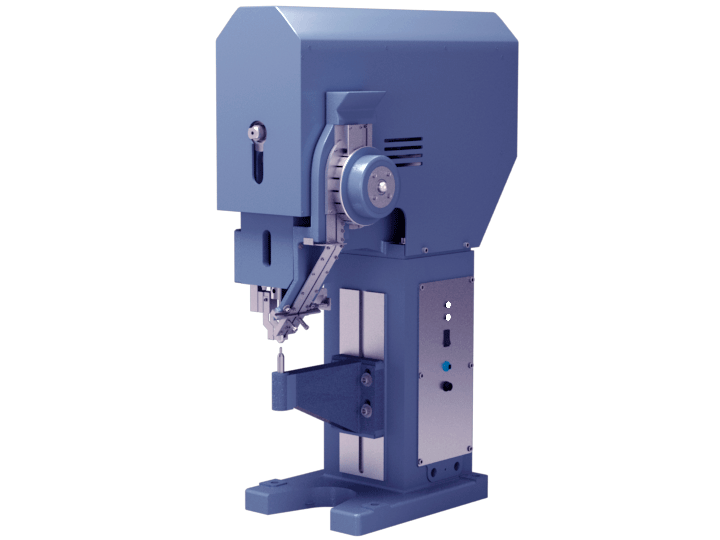

| 使用電源圧 | 単相 AC100V | |
| 使用電力 | 400W | |
| 駆動方式 | カム加圧方式 | |
| サイクルタイム | 0.4s（60spm） | |
| 許容加圧荷重 | 9kN | |
| 機械寸法 | 外形寸法(mm) | W340 × D585 × H830 |
| フトコロ(mm) | 200 (300 or 400) | |
| 作業高さ(mm) | 280 | |
| 質量 | 110kg | |
| 注 | |
| (1) | 当社のリベットセッターは、JIS B 1215 ウス丸リベット締結仕様を標準仕様としています。JIS B 1215 規格品でも頭形状がウス丸形状と異なる場合やリベット寸法を規格から変更する場合（中空穴径など) は、オプション（特別仕様）扱いとなります。 |
| (2) | ( ) 内寸法は、オプション仕様です。 |
| (3) | 締結条件によって、かしめ試作が必要となる場合があります。事前にご相談ください。 |
| (4) | 上記仕様は、性能向上のため、予告なく変更する場合があります。 |
| (5) | その他特殊機も対応いたしますのでご相談下さい。 |
| リベット軸径 | 中空 | SUSXM7 | φ2 ～φ3.5 ※1.6 |
| SW, BS, CU | φ2 ～φ4.5 ※1.6 | ||
| AL56S | φ2 ～φ5 ※1.6 | ||
| AL2S | φ2 ～φ6 ※1.6 | ||
| 打込 | SW | φ2 | |
| リベット首下長さ | リベット軸径の１倍以上、４倍以下 | ||
| ※ | 軸径φ1.6 とφ6 は、ホッパーの特殊仕様にて対応。 |
| ※ | SUS XM-7 のφ4 以上は、かしめ試作による締結可否判断が必要。 |

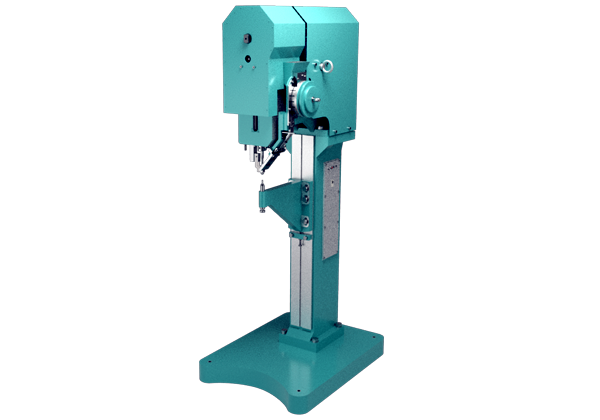

| 使用電源圧 | 三相 AC200V | |
| 使用電力 | 400W | |
| 駆動方式 | カム加圧方式 | |
| サイクルタイム | 50Hz の場合 | 0.6s |
| 60Hz の場合 | 0.5s | |
| 許容加圧荷重 | 15kN | |
| 機械寸法 | 外形寸法(mm) | W600 × D800 × H1720 |
| フトコロ(mm) | 320 (400) | |
| 作業高さ(mm) | 967 | |
| 質量 | 300kg | |
| 注 | |
| (1) | 当社のリベットセッターは、JIS B 1215 ウス丸リベット締結仕様を標準仕様としています。JIS B 1215 規格品でも頭形状がウス丸形状と異なる場合やリベット寸法を規格から変更する場合（中空穴径など) は、オプション（特別仕様）扱いとなります。 |
| (2) | ( ) 内寸法は、オプション仕様です。 |
| (3) | 締結条件によって、かしめ試作が必要となる場合があります。事前にご相談ください。 |
| (4) | 上記仕様は、性能向上のため、予告なく変更する場合があります。 |
| (5) | その他特殊機も対応いたしますのでご相談下さい。 |
| リベット軸径 | 中空 | SW, BS, CU | φ3 ～ φ6 |
| SUS | φ3 ～ φ5 | ||
| AL | φ3 ～ φ6 | ||
| 打込 | SW | φ3 ～ φ3.6 | |
| SUS | φ3 ～ φ3.5 | ||
| リベット首下長さ(mm) | 中空 | 15(25) | |
| 打込 | 規格寸法 | ||
| ※ ( ) 内は、オプション寸法です。 |

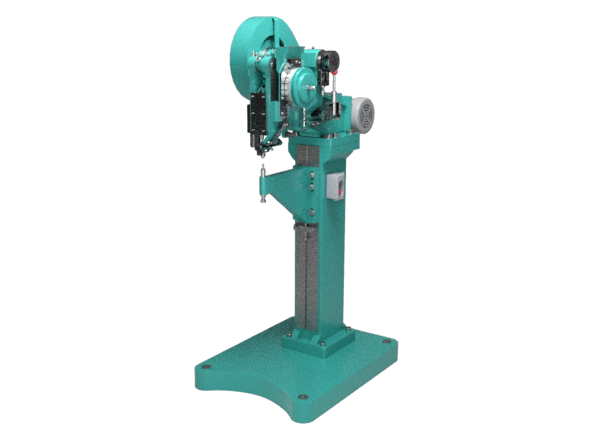

| 使用電源圧 | 三相 AC200V | |
| 使用電力 | 400W | |
| 駆動方式 | フライホイール加圧方式 | |
| サイクルタイム | 50Hz の場合 | 0.3s |
| 60Hz の場合 | 0.3s | |
| 許容加圧荷重 | 15kN | |
| 機械寸法 | 外形寸法(mm) | W600 × D870 × H1550 |
| フトコロ(mm) | 320 (400) | |
| 作業高さ(mm) | 967 | |
| 質量 | 310kg | |
| 注 | |
| (1) | 当社のリベットセッターは、JIS B 1215 ウス丸リベット締結仕様を標準仕様としています。JIS B 1215 規格品でも頭形状がウス丸形状と異なる場合やリベット寸法を規格から変更する場合（中空穴径など) は、オプション（特別仕様）扱いとなります。 |
| (2) | ( ) 内寸法は、オプション仕様です。 |
| (3) | 締結条件によって、かしめ試作が必要となる場合があります。事前にご相談ください。 |
| (4) | 上記仕様は、性能向上のため、予告なく変更する場合があります。 |
| (5) | その他特殊機も対応いたしますのでご相談下さい。 |
| リベット軸径 | 中空 | SW, BS, CU | φ3 ～ φ6 |
| SUS | φ3 ～ φ4 | ||
| AL | φ3 ～ φ6 | ||
| 打込 | SW | φ3 ～ φ3.6 | |
| SUS | φ3 ～ φ3.5 | ||
| リベット首下長さ(mm) | 中空 | 15(30) | |
| 打込 | 規格寸法 | ||
| ※ ( ) 内は、オプション寸法です。 |
| 品番 | 内容 | ||
| 30BR | フトコロ長さ 300mm ( RS525 のみ対応) | ||
| 40BR | フトコロ長さ 400mm (全機種対応) | ||
| AH | オートホッパー仕様 | ||
| PF | パーツフィーダ仕様 | ||
| L | L仕様：リベットL寸が軸径の4 倍まで | ||
| LL | LL仕様 | RS525 | リベットL寸：15～24mm まで |
| RS620 | リベットL寸：15～25mm まで | ||
| RS305 | リベットL寸：15～30mm まで | ||
| 品番 | 内容 | ||
| ALU | パイロットピンロックアップ装置(エア式) | ||
| MLU | パイロットピンロックアップ装置(メカ式) | ||
| PS | ポンチ上下スライド機構 | ||
| ARP | リベット強制(キャッチャー) 挿入装置 | ||
| ARE | エア式エスケープ装置 | ||
| E | 電源仕様変更(海外仕様など) | ||
| SP | スポットライト | ||
| T2 | キャスター付きテーブル(卓上タイプ用機種) | ||
両手押しボタンスイッチ

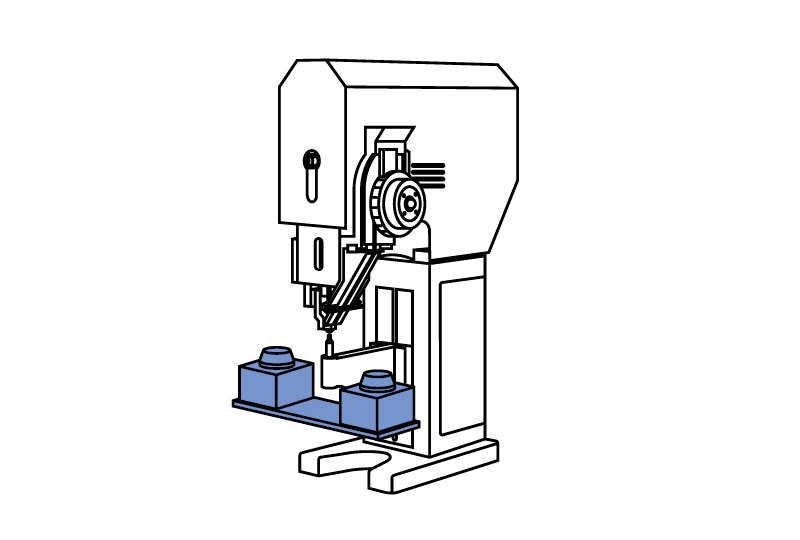

光電式安全装置

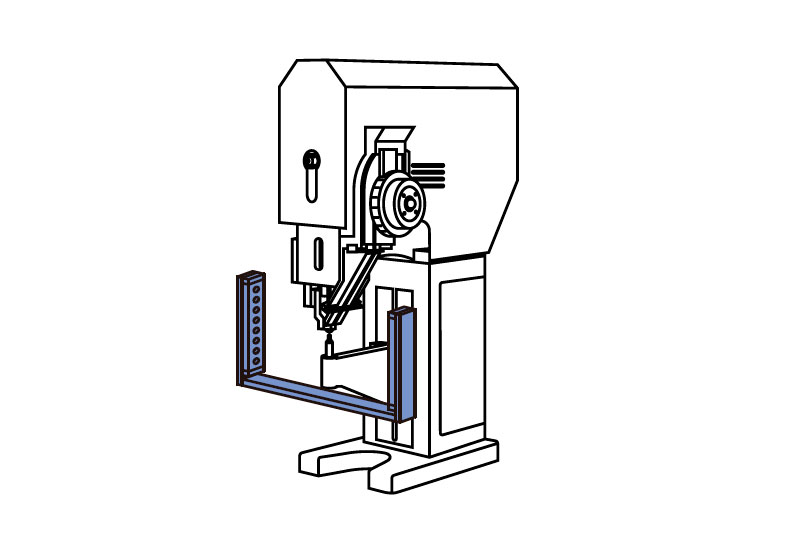

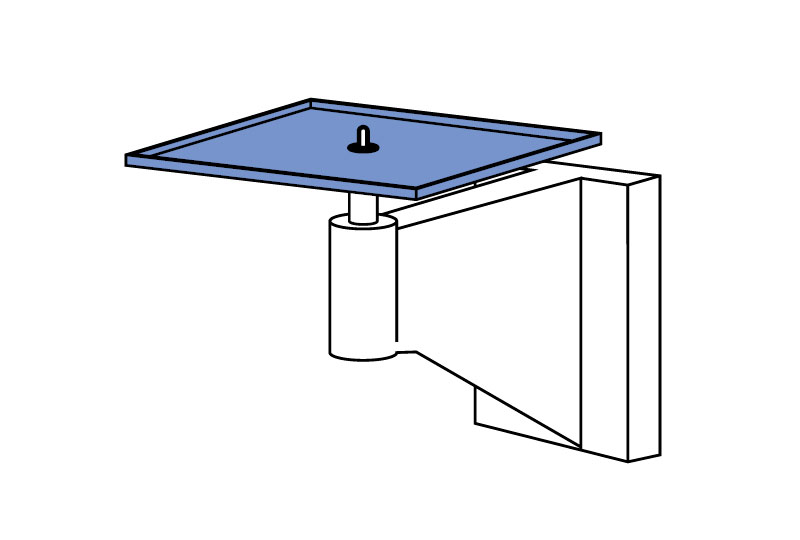

ワーク受け

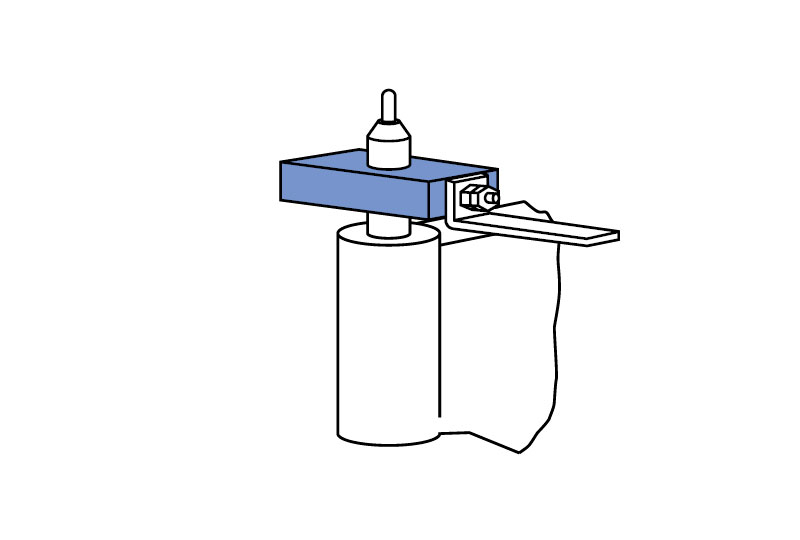

ロックアップカールセット
